在變電站、配電室和工業企業的中低壓開關柜中，一次看似短暫的“閃光"，背后可能已經發生了嚴重的弧光故障。

母線連接點、斷路器觸頭、電纜接頭、隔離開關觸頭等位置，一旦由于絕緣下降、接觸不良、異物進入或誤操作等原因出現電弧，故障可能在很短時間內擴大。

對于配電系統來說，弧光保護關注的核心問題并不是“有沒有短路保護"，而是：

當弧光故障已經發生時，能否更快識別故障，并盡快發出跳閘指令，限制事故進一步擴大。

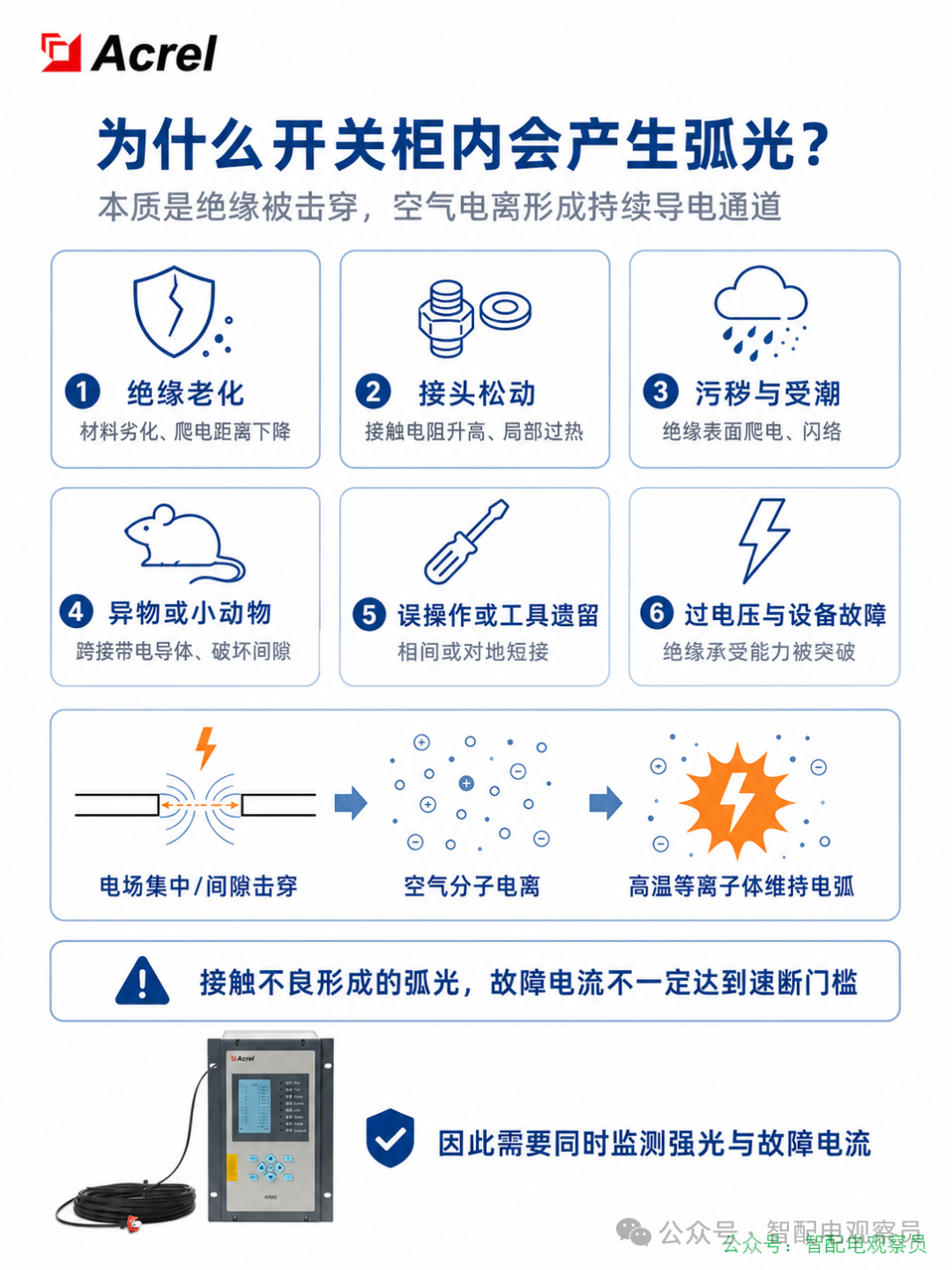

弧光故障通常發生在開關柜、母線、電纜連接等帶電部位。

與普通電氣故障相比，弧光故障往往伴隨著強烈的光信號和故障電流變化。如果故障不能及時切除，可能進一步造成：

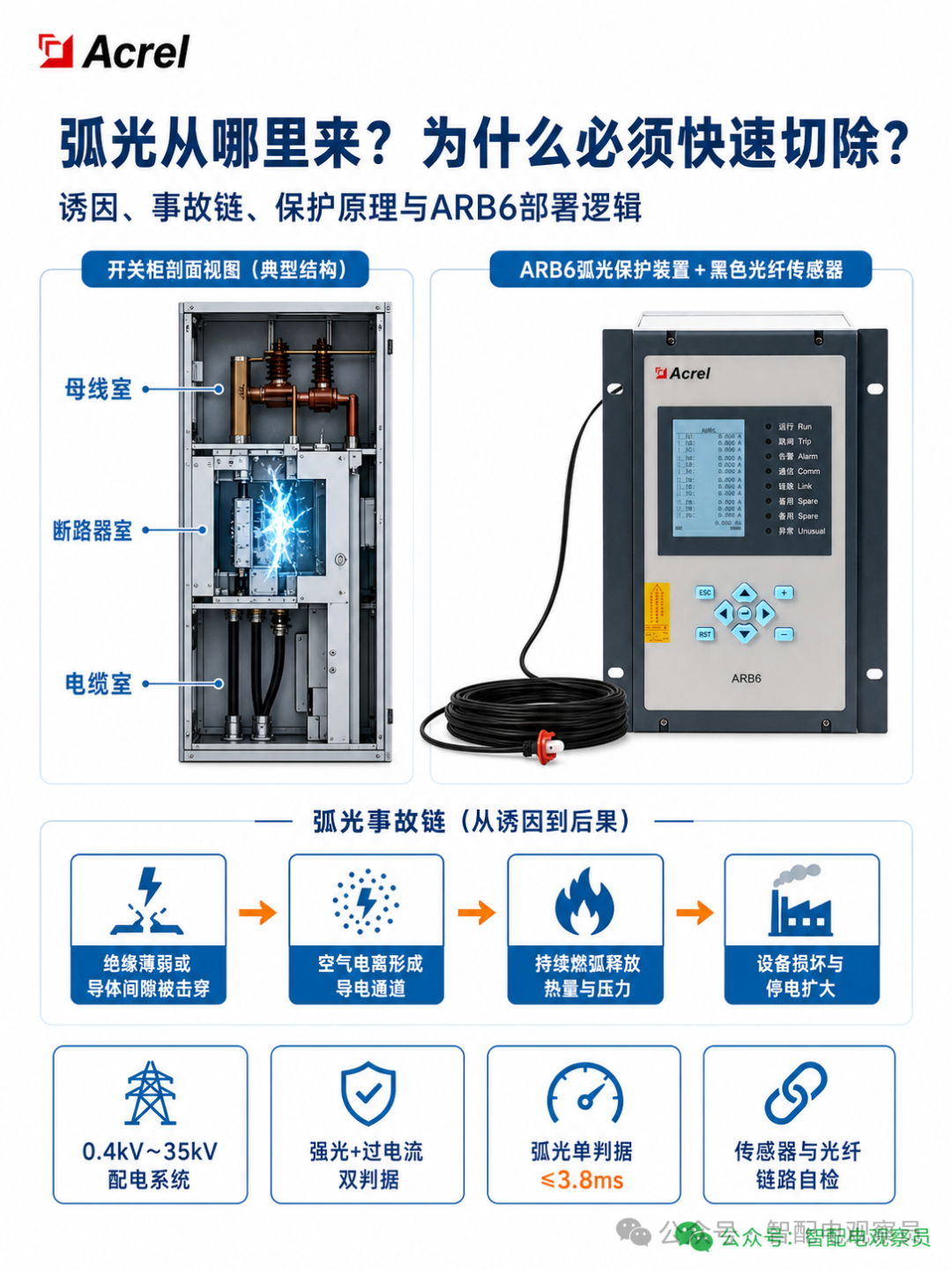

1. 母線室

母線連接處承擔著較大的電流，同時又存在接頭、搭接面等連接位置。

如果發生接觸不良、絕緣下降等情況，母線連接處可能成為弧光風險點。

因此，在高壓開關柜中，母線室通常是弧光傳感器的重點監測區域。

2. 斷路器室

斷路器承擔系統正常分合閘以及故障電流切除任務。

斷路器觸頭、手車觸頭等部位如果出現接觸異常，也可能產生電弧。

對于需要提高柜體內部覆蓋范圍的項目，可以在斷路器室設置獨立弧光傳感器。

3. 電纜室

電纜頭、電纜連接點也是開關柜內部常見的故障風險位置。

尤其在長期運行、環境復雜或者施工質量不穩定的情況下，電纜連接部位值得重點監測。

4. 隔離開關、CT及其他連接部位

只看到一道強光就跳閘，顯然并不可靠。

因?yàn)殚_關柜現場可能存在照明、檢修燈光等外部光源。

因此，弧光保護需要通過合理的判據提高動作可靠性。

安科瑞 ARB6系列弧光保護裝置支持三種弧光保護判據。

① 弧光單判據

當弧光強度超過設定值，并滿足延時條件后，保護動作。

這種方式邏輯直接，可以用于相應的弧光檢測場景。

② 弧光 + 電流雙判據

弧光故障發生時，通常不僅會出現明顯的光信號，同時故障電流也會發生變化。

ARB6可以同時判斷：

弧光光強超過設定值 + 關聯電流超過整定值

兩個條件同時滿足后，再執行保護動作。

相較單純依靠光信號判斷，引入電流判據可以降低外界光源對保護邏輯的干擾，提高保護動作的可靠性。

這也是很多母線弧光保護項目中值得重點考慮的保護方式。

③ 弧光 + 零序電壓雙判據

對于不接地系統和消弧線圈接地系統，還可以采用：

弧光 + 零序電壓

雙判據。

通過增加零序電壓判據，可以提高對單相接地弧光故障的判別能力。

安科瑞ARB6系列弧光保護裝置面向 0.4kV～35kV中低壓配電系統，集保護、測量、監視、控制、通訊、故障錄波和事件記錄等功能于一體。

其核心并不只是“檢測一道光"，而是形成一套完整的：

弧光檢測 → 電流/電壓判別 → 故障定位 → 快速跳閘 → 故障記錄 → 后續分析

保護鏈路。

01 弧光保護快速動作

ARB6弧光保護動作時間：

弧光單判據：≤3.8ms

條件為2倍弧光動作門檻值、電磁繼電器輸出。

弧光 + 電流雙判據：≤7.8ms

條件為2倍弧光動作門檻值、2倍電流定值、電磁繼電器輸出。

對于弧光事故而言，動作速度是非常重要的參數。

更快識別和切除故障，有助于降低故障持續時間。

02 支持6～30路弧光傳感器

03 12路保護電流輸入

裝置配置：

4組三相電流，共12路電流通道。

保護電流額定輸入支持：

AC 1A / 5A

測量范圍：

0.04In～20In

因此可以將不同進線、母聯等回路電流與不同弧光傳感器進行邏輯關聯。

04 3路零序電壓輸入

ARB6提供3路零序電壓通道。

額定電壓：

AC 100V或100/√3V

測量范圍：

0.1～120V

可以配合“弧光 + 零序電壓"保護邏輯，用于相應接地系統中的弧光故障判斷。

05 支持故障點定位

發生弧光故障時，系統不僅需要知道“發生故障"，還需要知道：

到底是哪一面柜、哪個位置出了問題。

ARB6可以實時監測各弧光傳感器光強值，并結合動作傳感器編號與光強信息，實現弧光故障點定位。

這對于事故后的快速排查和恢復供電非常重要。

06 弧光傳感器及光纖鏈路實時自檢

弧光保護系統長期運行后，一個容易被忽略的問題就是：

傳感器到底還能不能正常工作？光纖有沒有中斷？

ARB6支持弧光傳感器及光纖鏈路實時自檢。

當傳感器損壞或者傳感器與保護裝置之間的光纖鏈路發生中斷時，裝置可以產生鏈路自檢告警。

相比“裝上以后長期不管"，這種實時自檢能力能夠幫助運維人員及時發現保護鏈路異常。

07 ARB-S弧光傳感器

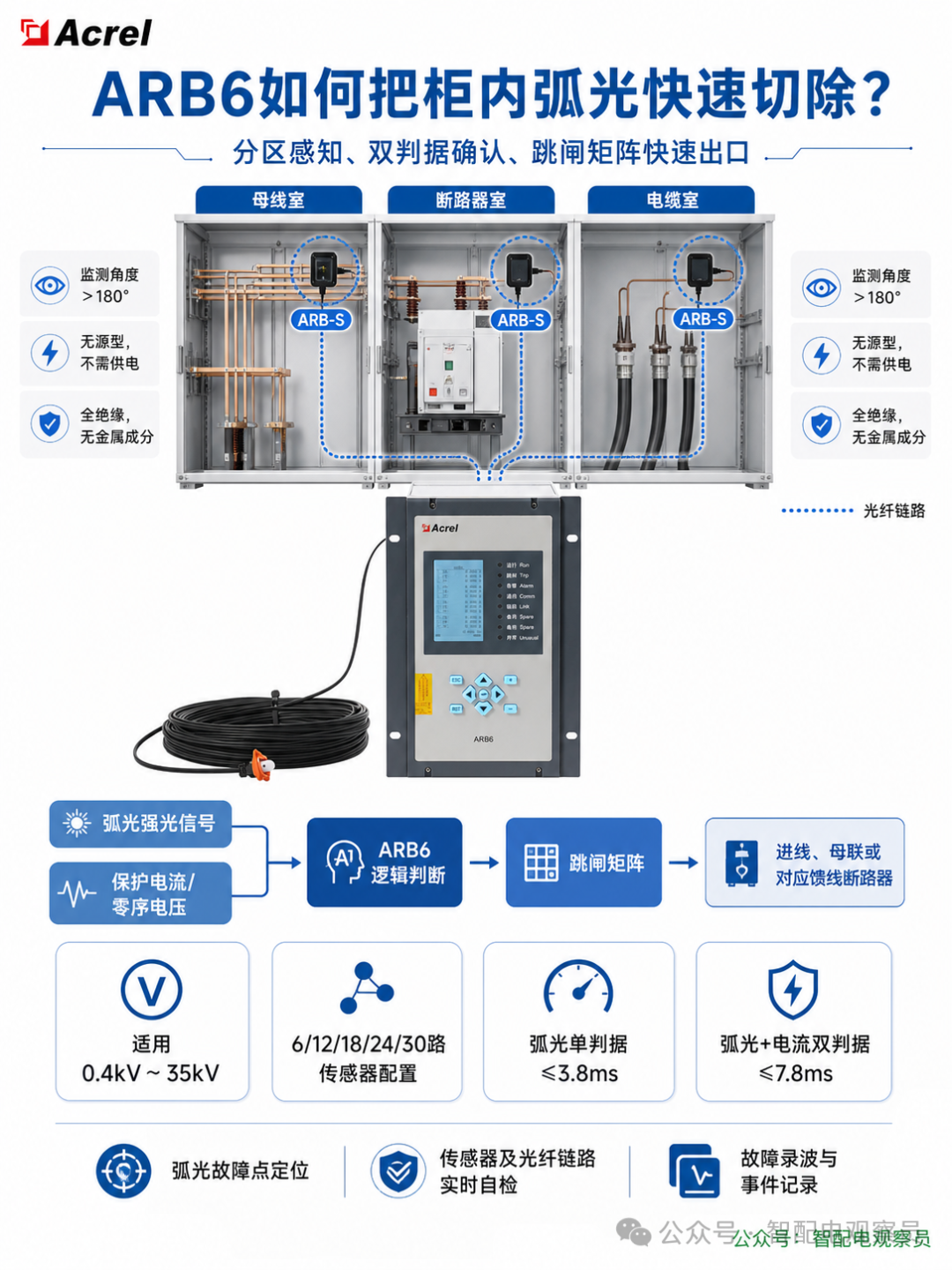

ARB6可以配套ARB-S系列弧光傳感器使用。

傳感器監測角度超過 180°，工作溫度范圍：

-40℃～+85℃

其中ARB-S0采用無源型廣角設計：

這也是實際項目中非常關鍵的問題。

根據ARB6說明書推薦，弧光傳感器可以重點安裝在：

母線室、斷路器室、電纜室。

對于需要重點監測的開關柜，可結合柜體結構，在容易產生電弧的位置設置傳感器。

如果考慮開關柜整體保護，還可以：

斷路器室1只 + 電纜室1只

進一步擴大監測范圍。

需要注意的是，ARB-S弧光傳感器檢測區域約為：

180°、半徑0.5m的扇形區域。

因此傳感器安裝不僅要考慮數量，還要考慮朝向、遮擋以及實際柜體結構。

在實際變配電系統中，比較典型的方案就是：

兩進線一母聯。

例如，每段母線配置10臺開關柜。

可以在每面高壓柜母線室安裝1只ARB-S弧光傳感器，每段母線配置1臺ARB6弧光保護裝置。

以ARB6-A12為例：

每臺裝置接入10只弧光傳感器，同時采集本段進線和母聯電流。

保護邏輯采用：

弧光 + 電流雙判據

當某一開關柜母線室發生弧光，同時檢測到對應故障電流超過整定值時，ARB6可以根據預設邏輯：

跳開本段進線開關 + 母聯開關

從而實現對本段母線的弧光保護。

如果兩段母線共20臺柜，也可以采用1臺ARB6-A24接入20只弧光傳感器，并分別建立I段、II段弧光保護邏輯。

裝置可以保存：

不少于200條事件記錄

不少于500條系統記錄

不少于2000條操作日志

并支持不少于16條故障錄波信息。

發生故障后，可以進一步查看電流、電壓、弧光強度等錄波數據，為事故分析提供依據。

對于需要接入后臺監控系統的項目，ARB6提供較豐富的通訊接口。

包括：

2路RS485接口

支持IEC60870-5-103、Modbus等通訊。

同時支持以太網接口配置，可用于與后臺監控系統進行數據交互。

此外，裝置還提供USB接口，可以用于程序升級以及定值、故障錄波數據導出。

因此ARB6不僅可以獨立完成弧光保護，也能夠作為變配電自動化系統中的一個保護節點。
