安科瑞微電網能量管理系統 · 解決方案

在雙碳目標與電力市場化改革持續推進的背景下，企業用電正面臨三重壓力：天氣導致拉閘限電風險上升，峰谷電價差持續拉大推高用電成本，分布式光伏、儲能、充電樁等設備各自為戰造成"數據孤島"與"策略粗放"。傳統電力系統建設周期長、現場施工復雜、調試運維分散，難以快速響應源-網-荷-儲-充多要素融合的新場景需求。預制化電力模塊——"電力方艙"作為一種將一次設備、保護監控裝置、能量管理平臺在工廠集成預制、整體吊裝調試、即裝即用的新型電力基礎設施形態，正在工業園區、數據中心、零碳園區等場景中扮演日益關鍵的角色。

一、什么是電力方艙

電力方艙本質上是將變電站、配電室、能量管理站三大功能在工廠預制、整體交付的一體化電力模塊。它以標準化機柜或撬裝結構為載體，把光伏逆變器、儲能PCS、開關柜、保護測控裝置、電能質量治理、能量管理軟件等原本分散在土建配電室內的子系統集成在一個或多個并排艙體中。出廠前完成全部一次二次接線、通訊聯調與策略預置，運抵現場后只需接入外部電源、光伏陣列、儲能電池、負荷線纜即可投運。

相比傳統配電室建設模式，電力方艙可將現場工期由2~3個月縮短至1~2周，減少土建與電氣施工量，支持后期按需并艙擴容。以安科瑞Acrel-2000MG/B1（室內安裝）與B2（室外安裝）兩款預制化能量管理控制箱為代表，方艙在工廠完成13.3英寸觸摸屏工控機、6路RS485通訊、2路千兆以太網、IEC101/103/104、Modbus RTU/TCP等接口協議預集成，支持-10~50℃寬溫運行，覆蓋室內與戶外多種嚴苛環境。

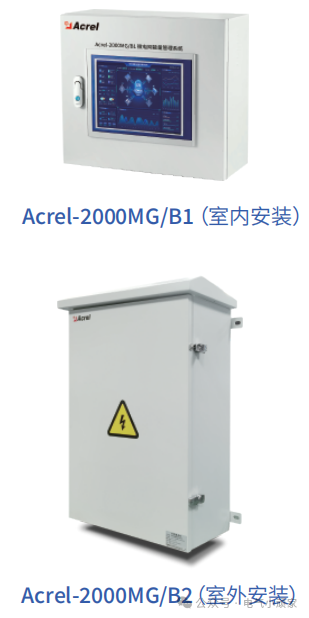

▲ Acrel-2000MG/B1 室內安裝型（上）與 B2 室外安裝型（下）預制化能量管理控制箱

如圖所示，B1 室內安裝型為壁掛式金屬機柜，集成13.3英寸觸摸屏與鑰匙鎖門，適用于廠區配電室、電氣間；B2 室外安裝型采用防護等級更高的戶外機柜，頂部加裝遮陽防雨檐，適用于戶外安裝或惡劣環境。

二、電力方艙的典型構成

一個完整的電力方艙通常包含四個層級：

·一次設備層：光伏逆變器、儲能PCS/電池、直流匯流箱、交流并網柜、變壓器、母線、柴發（備選）等，承擔電能的接入、轉換與分配。

·監測保護治理層：多功能電力儀表（APM系列）、直流絕緣監測（AIM-D100）、電能質量監測（APView500）、防孤島與逆功率保護（AM5SE-IS）、限流式保護器（ASCP200）、有源濾波器（ANAPF）、靜止無功發生器（ANSVG）等，構筑感知-保護-治理一體化防線。

·通訊網關層：ANet系列通訊管理機，負責將各設備數據按IEC101/103/104、Modbus、MQTT等協議統一匯聚上傳。

·能量管理大腦層：Acrel-2000MG微電網能量管理系統，提供全景監控、協調控制、并離網切換、功率預測、優化調度等核心能力。

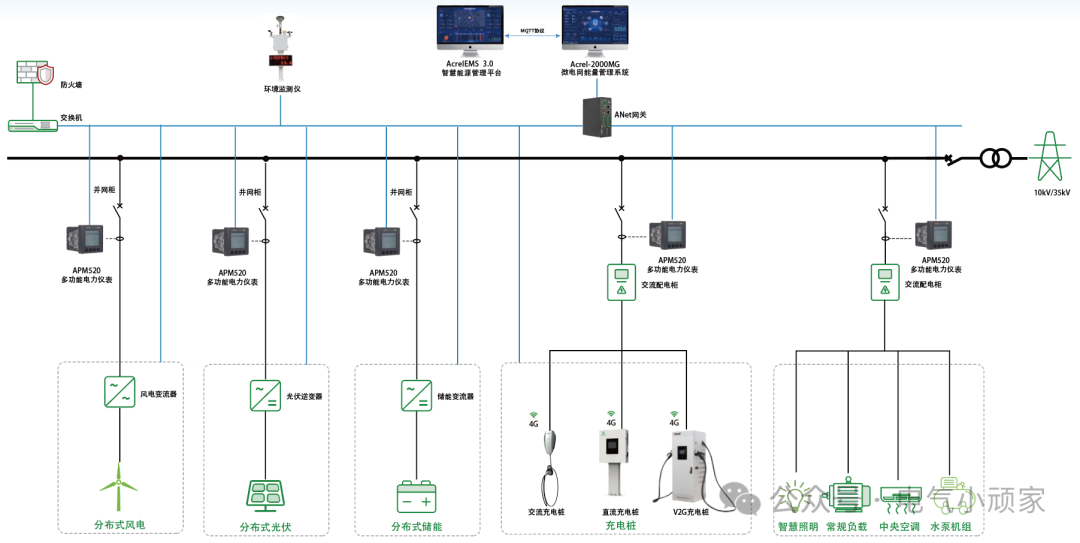

▲ 交流耦合并網型微電網一次系統結構圖——電力方艙的'骨架'

三、能量管理系統——電力方艙的'大腦'

如果說硬件設備是電力方艙的"軀體"，那么能量管理系統就是它的"大腦"。安科瑞Acrel-2000MG在源-網-荷-儲-充各關鍵節點部署自主研發的監測、分析、保護、治理裝置，并通過先進控制、計量、通信技術，將分布式電源、儲能系統、可控負荷、電動汽車、電能路由器聚合為一個有機整體，由平臺根據實時電價、用電負荷、電網調度指令靈活調整控制策略并下發至儲能、充電樁、逆變器等設備，保障微電網始終處于安全、可靠、節約、高效、經濟、低碳的運行狀態。

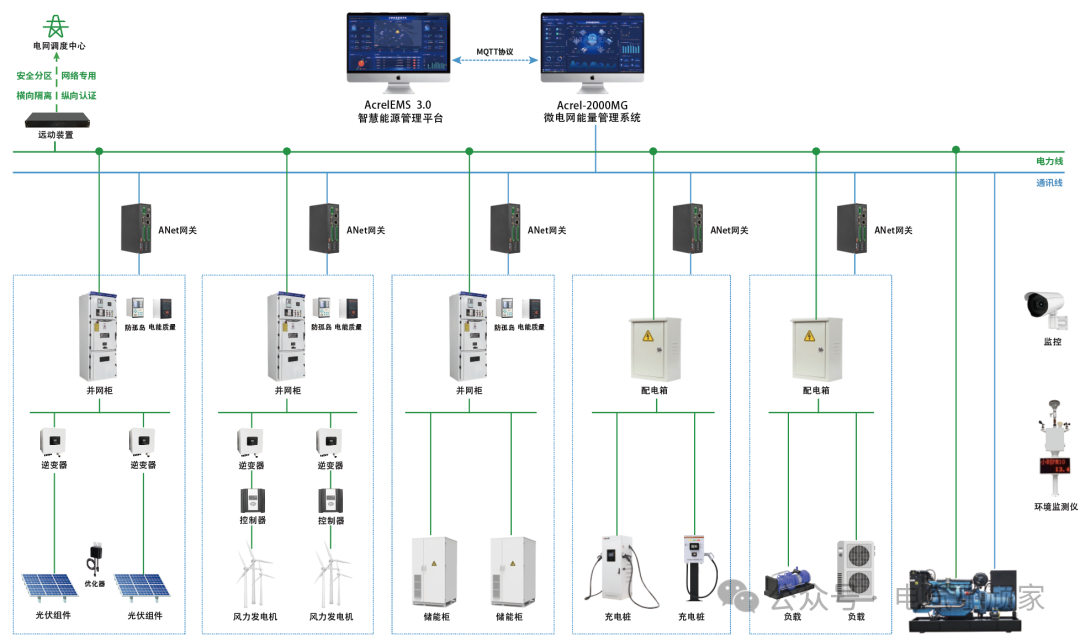

▲ 微電網能量管理系統架構圖——從電網調度到現場設備的多層協同

Acrel-2000MG支持九大協調控制策略：削峰填谷、需量控制、防逆流、新能源消納、SOC均衡、計劃曲線/分時功率、力調控制、動態擴容與備用電源管理，能在不同電價、不同時段、不同負荷工況下自動切換運行模式。在并離網轉換場景下，系統配合靜態轉換開關STS或按PCS邏輯自動完成切換，并在離網期間持續監測儲能SOC，實施高電量光伏限功率與低電量保護，確保離網穩定運行。

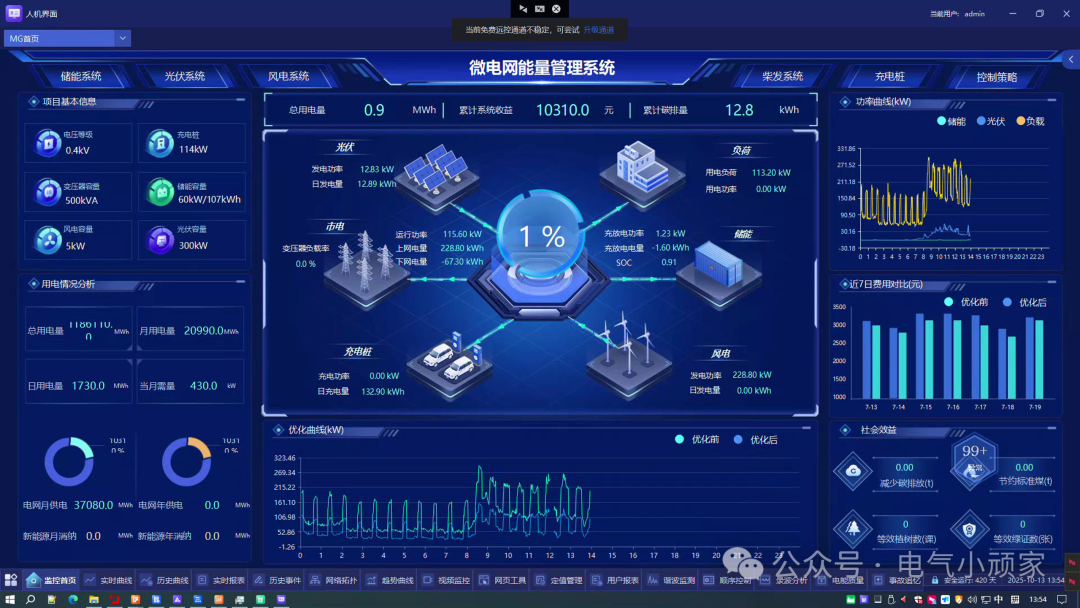

▲ Acrel-2000MG 微電網能量管理系統主界面——源網荷儲充全景可視化

Acrel-2000MG具備基于BP與LSTM神經網絡的光伏功率預測能力：超短期4小時精度可達90%以上，短期72小時精度可達80%以上；結合分時電價、儲能容量與負荷預測，輸出兼顧運行成本與綜合效益的協同調度計劃，把傳統"經驗調度"升級為"數據驅動調度"，讓電力方艙真正具備自學習與自優化能力。

四、應用場景與價值

電力方艙已在多個場景中得到規模化應用：

·工業園區——借助方艙一體化集成特性快速構建光儲充微電網，降低峰谷與需量電費。

·數據中心——利用方艙高可靠性與并離網無縫切換能力，保障關鍵負荷不間斷運行。

·偏遠地區——省去土建配電室建設，以方艙形式即裝即用、獨立供電。

·商業建筑——借助方艙低碳屬性與可再生能源消納能力兌現碳中和承諾。

·新能源場站——通過方艙實現風光儲充多能互補的統一監控與經濟調度。

從并網型到離網型、從低壓到高壓并網、從單機到多艙并聯，電力方艙的模塊化與可擴展特性使其能靈活適配不同容量、不同電壓等級的差異化需求。
